纳米晶体电子衍射仪
三维电子衍射技术(3DED)，也称为微晶电子衍射(MicroED)，它源于瑞典斯德哥尔摩大学邹晓冬教授课题组，是一项前沿的结构解析技术。传统单晶X射线衍射技术仅能解析尺寸大于50微米的晶体，而三维电子衍射技术能够解析小至100纳米尺寸的晶体，能够大大增强药物分子、多孔微晶材料(如MOF、COF、HOF等)以及无机材料结构分析的能力，为多个学科带来新的发展机遇。
衍微探索自主研发的纳米晶体电子衍射仪，致力于将这一先进技术普及至更广泛的科研领域，助力广大科研工作者的探索与创新。
-

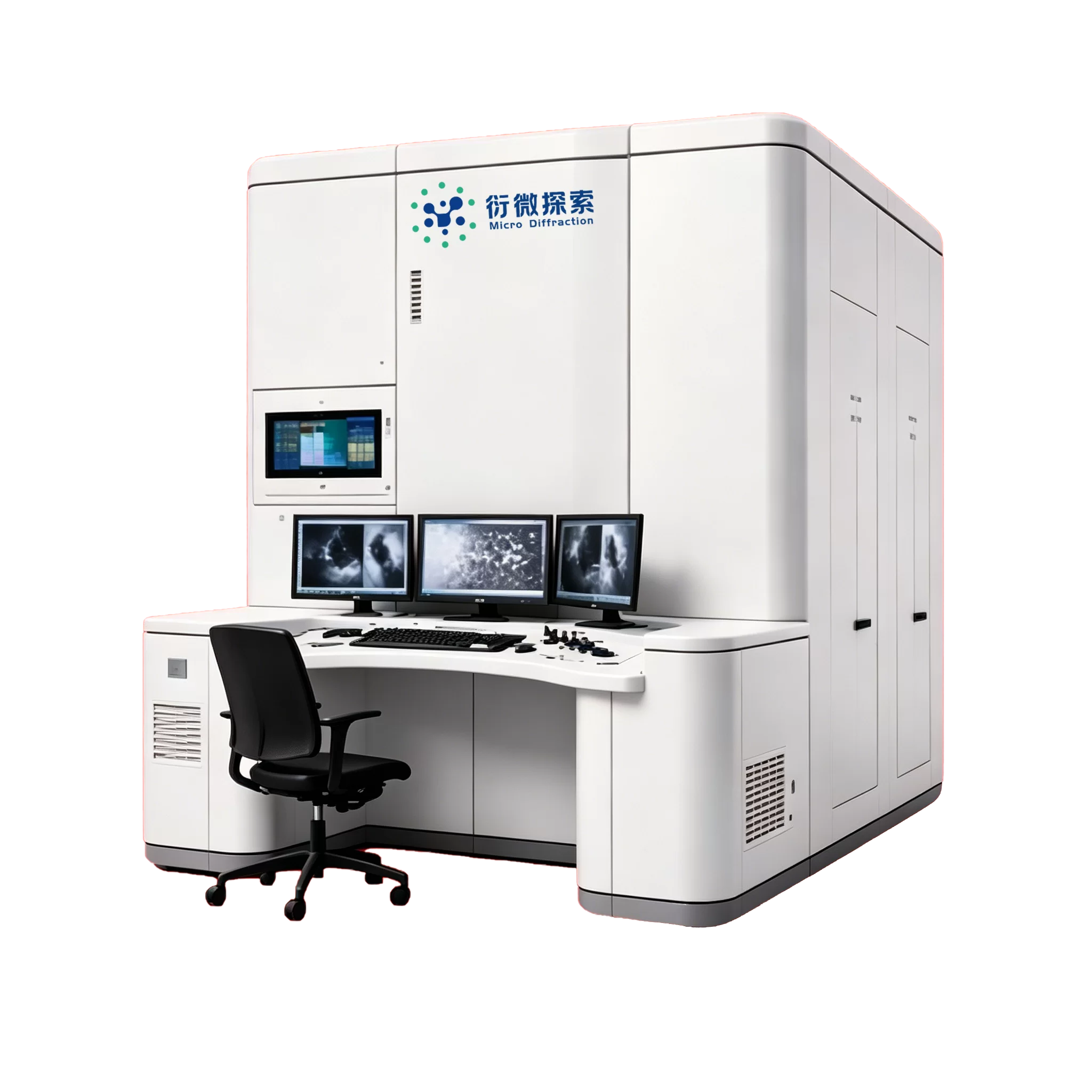

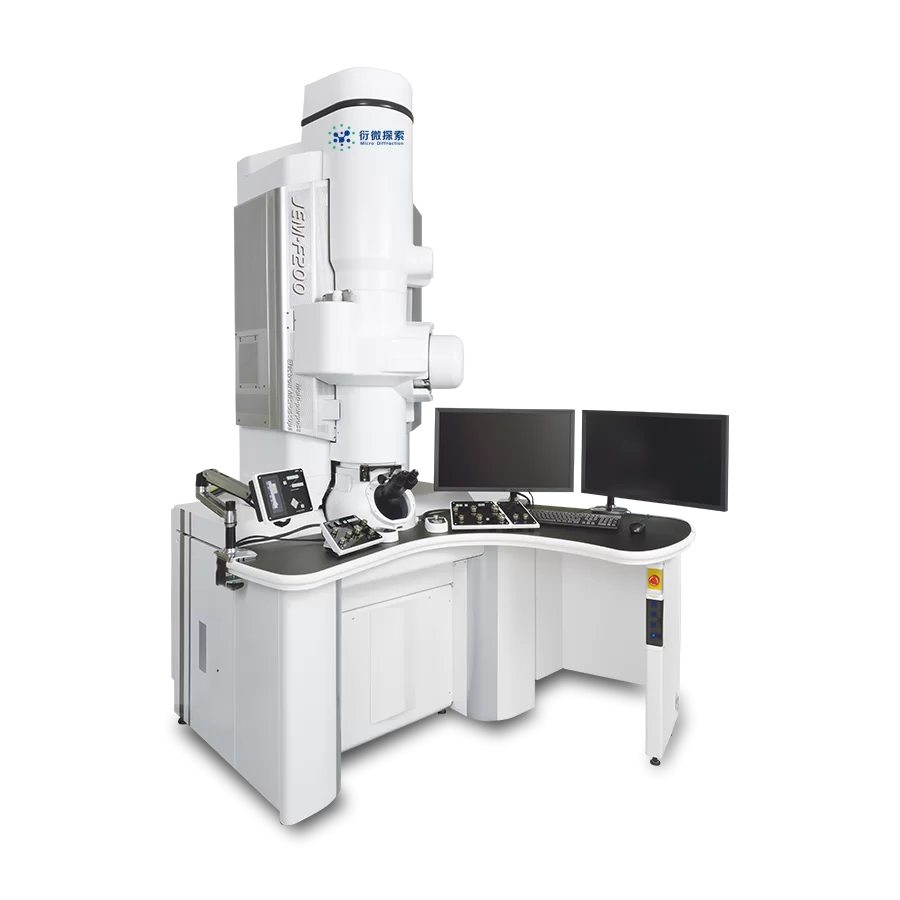

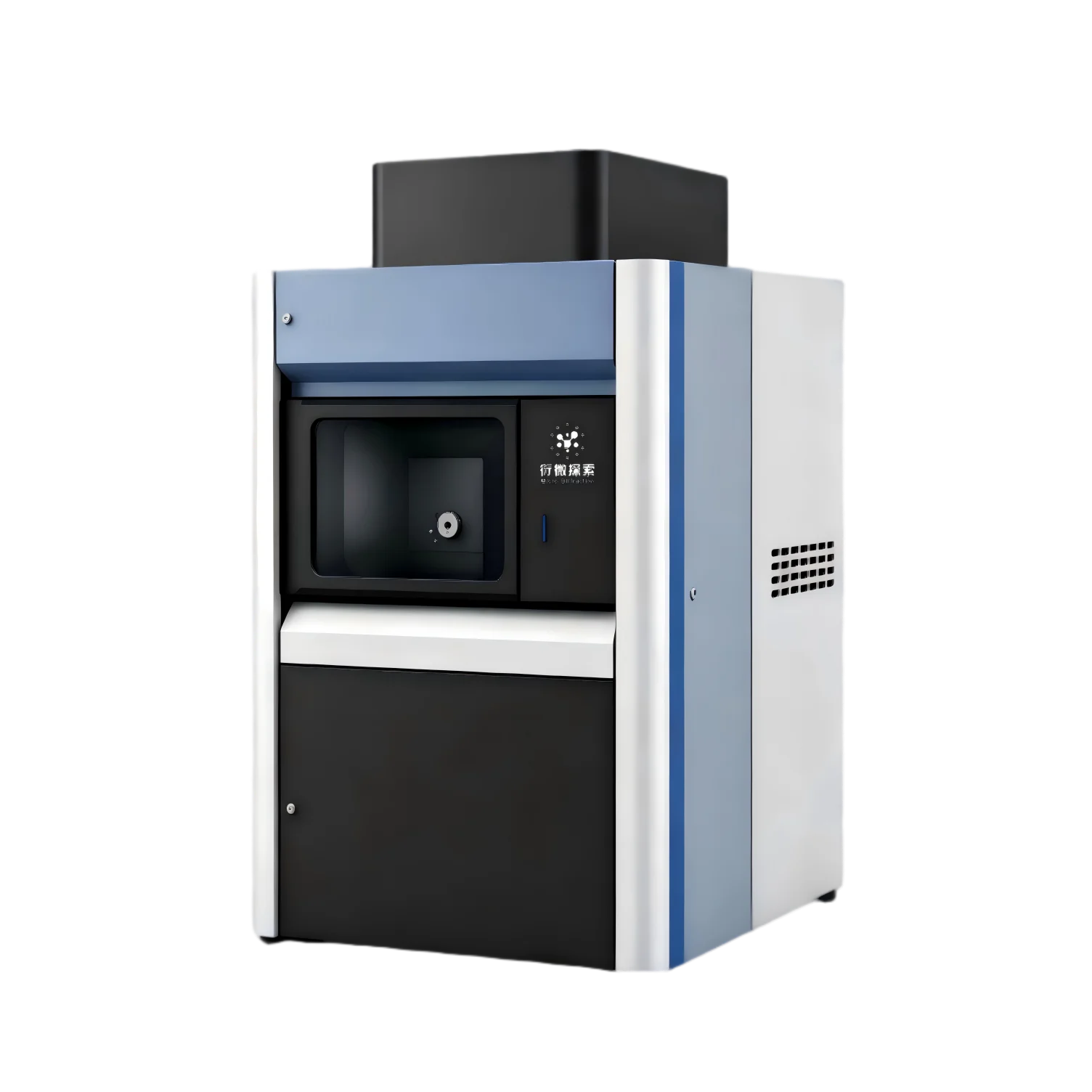

CrystalView-T -
CrystalView-J -
CrystalView-M -

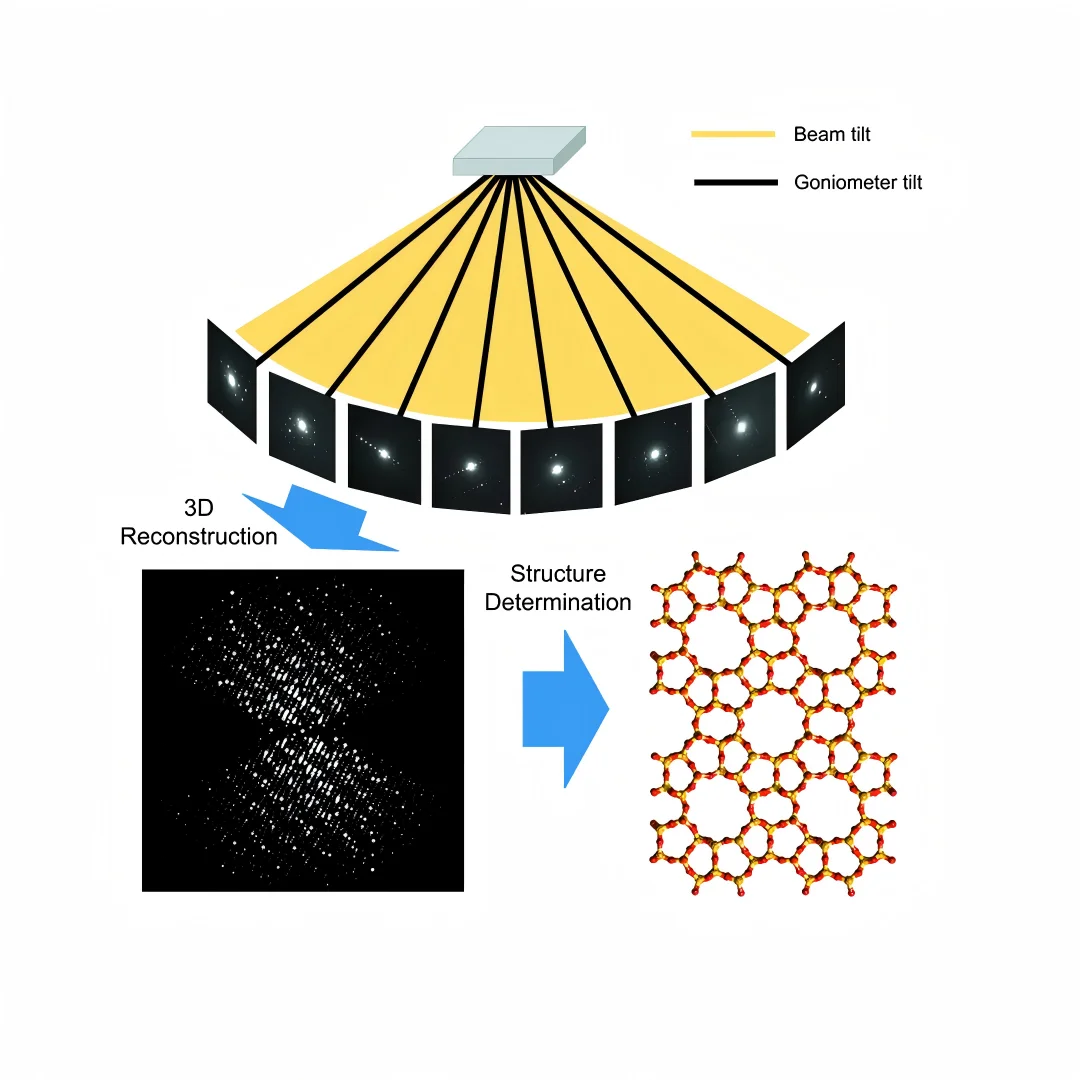

三维电子衍射重构图
Product advantages
产品优势
-
高通量自动化数据收集
实现无人监守下，批量颗粒自动数据收集流程。 -
全自动结构解析
无需晶体学背景，一键秒出原子结构，1-5 min快速判定绝对构型。 -
低电子剂量模式
总电子剂量优化至极低程度，配合冷冻传输样品杆，保护电子束敏感材料。 -
混合像素化探测器
完美结合高灵敏度、高动态范围和耐辐射性（无需Beam Stop）。 -
低维护成本
设备耐用性高，维护成本显著低于普通透射电镜。 -
完善售后培训
为期3天的使用培训和完善后续技术支持，5种典型样品的全流程操作，确保客户完整掌握设备使用技巧。

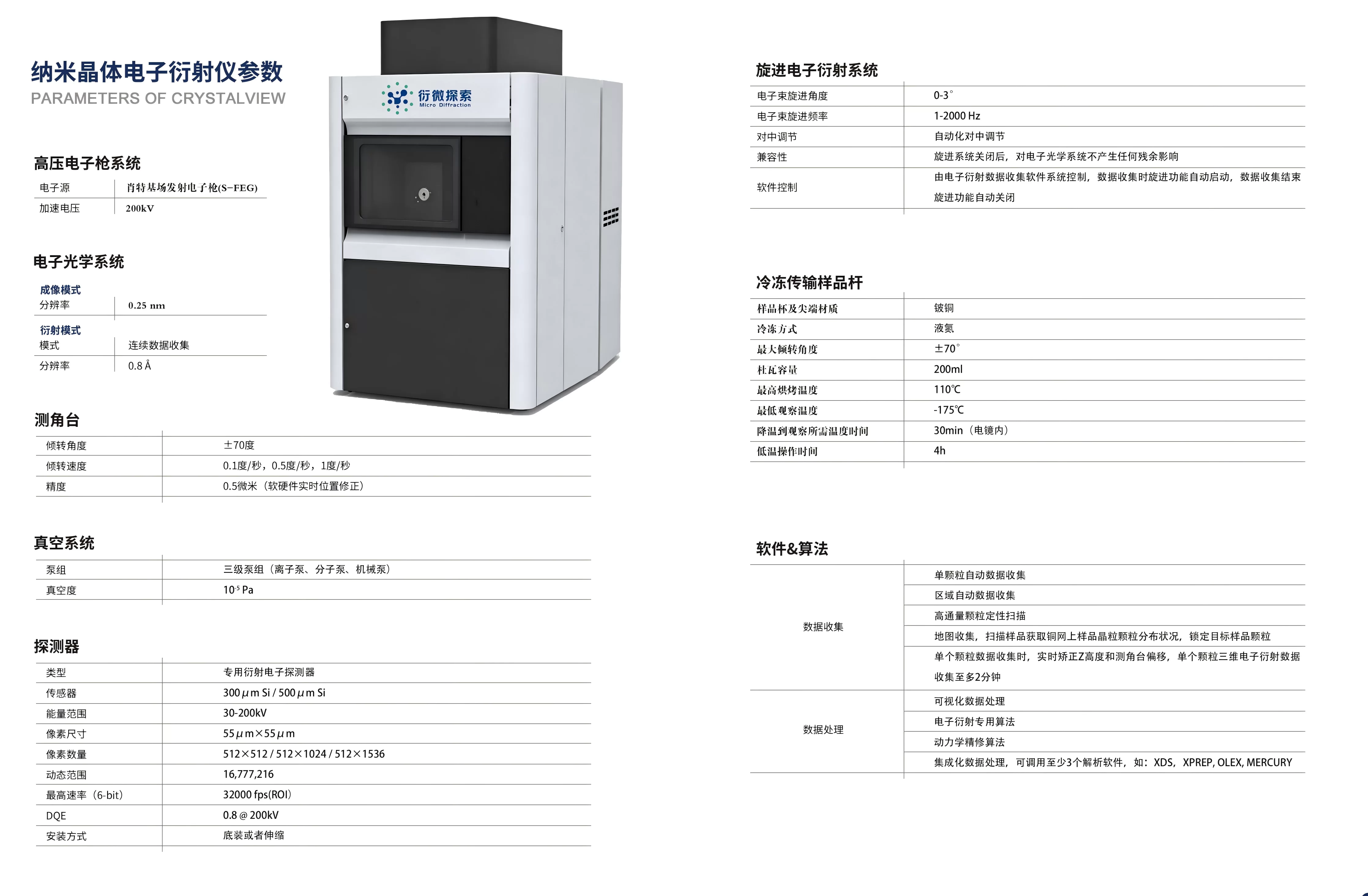

Technical parameters

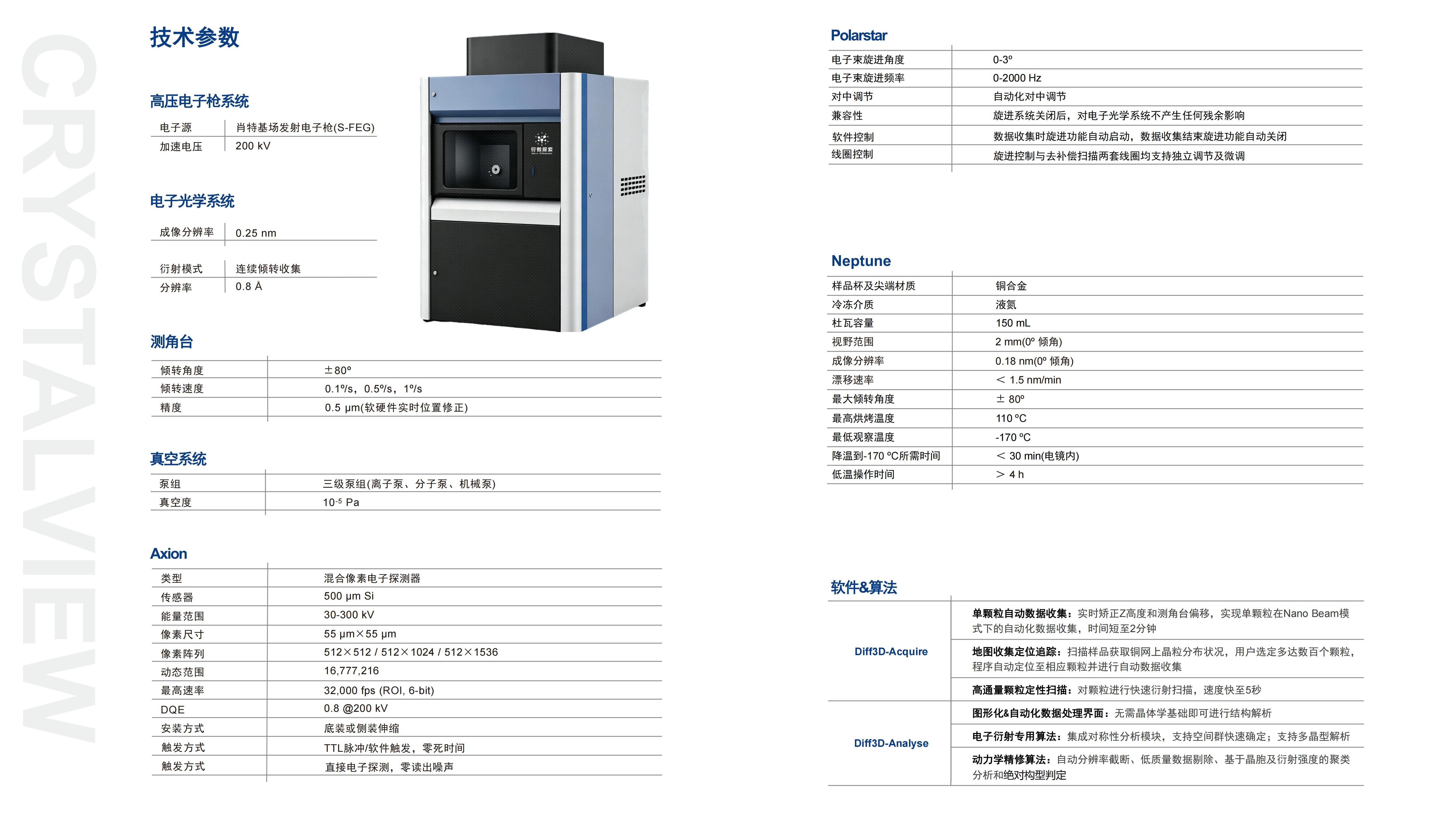

技术参数
Case Presentation
案例展示
-

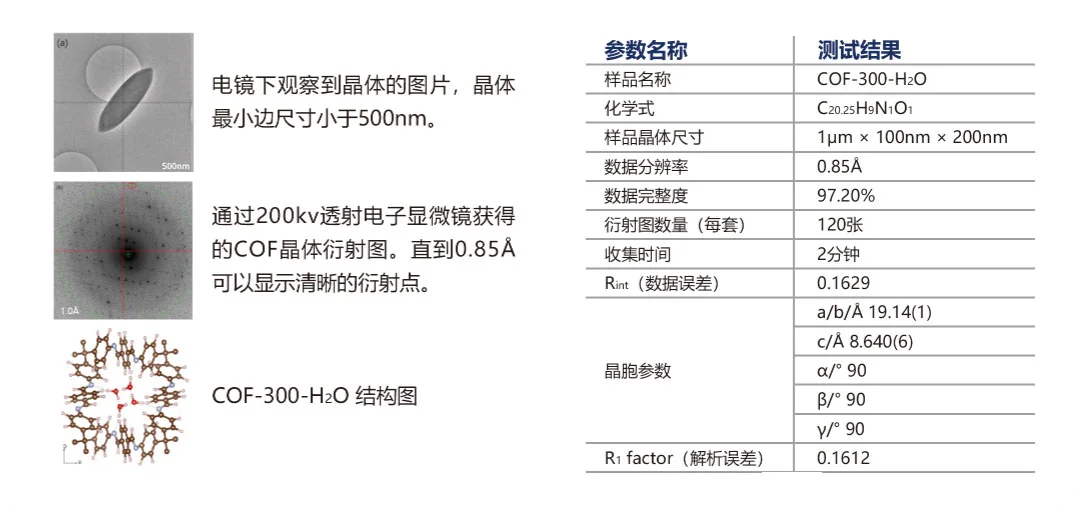

Covalent Organic
FrameworksCOF晶体 -

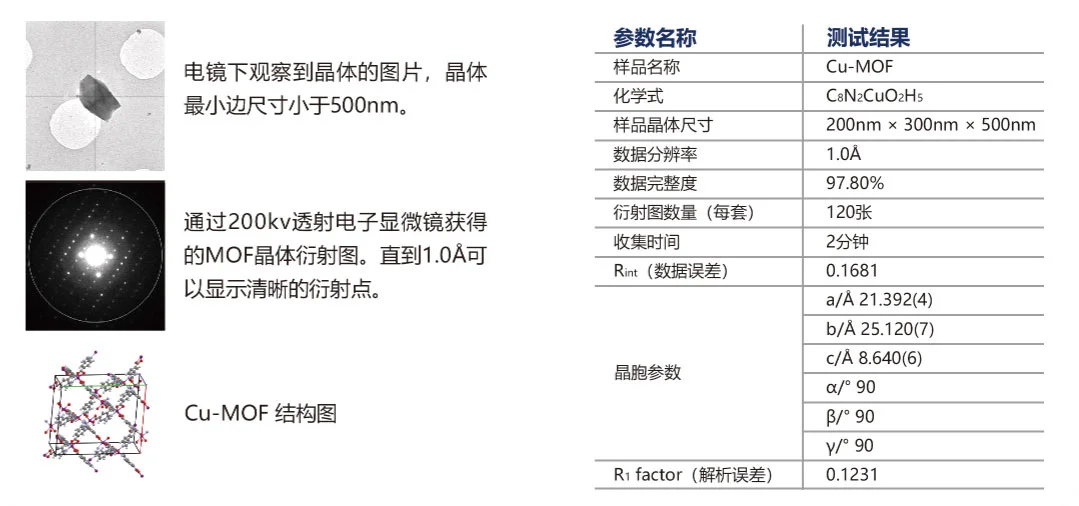

Metal-Organic Frameworks
MOF晶体 -
CHIRAL MOLECULAR CRYSTALS
手性分子晶体
