2026郭可信冷冻电镜会参展回顾:衍微探索的Axion与PolarStar

 > 新闻资讯 > 公司新闻 >
2026-08-27 衍微探索

一、智汇盛会:大咖云集论道


2026年8月21-25日,郭可信冷冻电镜会议在北京市怀柔科学城隆重召开。会议聚焦冷冻电镜的新技术与新方法、复杂体系生物结构研究、原位结构生物学的新方法及应用、以及AI助力冷冻电子显微学等前沿领 域,为发展与繁荣提供持续驱动力。历经十余年,郭可信会议逐步在世界范围内展现愈发深远的影响力。


衍微探索(苏州)科学仪器有限公司作为专业MicroED设备供应商,受邀出席本次会议,同时携带新款Axion探测器与PolarStar控制器亮相展区,面向行业专家、科研院所及业界同仁,分享 3DED 技术的最新进展,并交流产业化过程中的实际挑战与可行方案。





二、产品矩阵:定义效能新高度

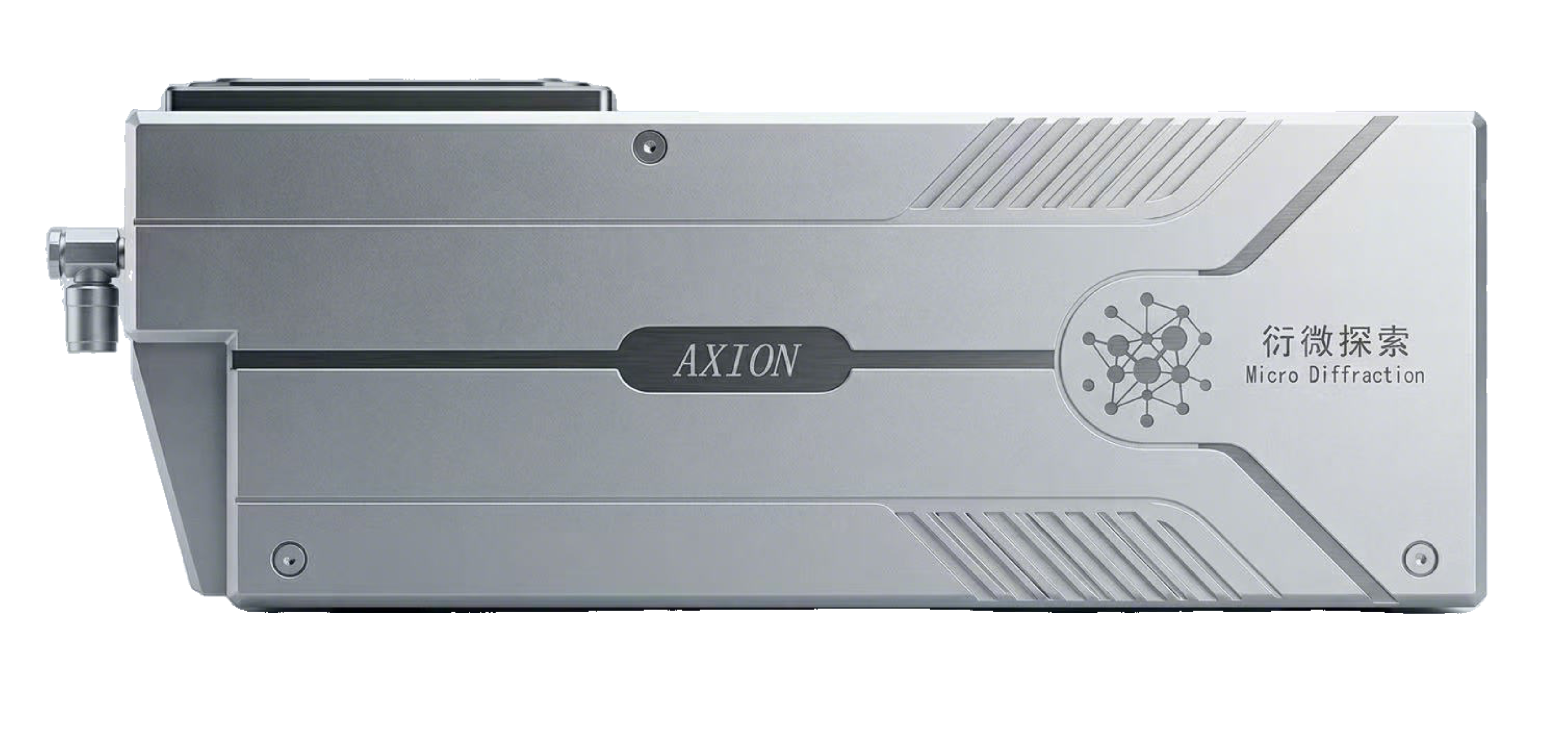

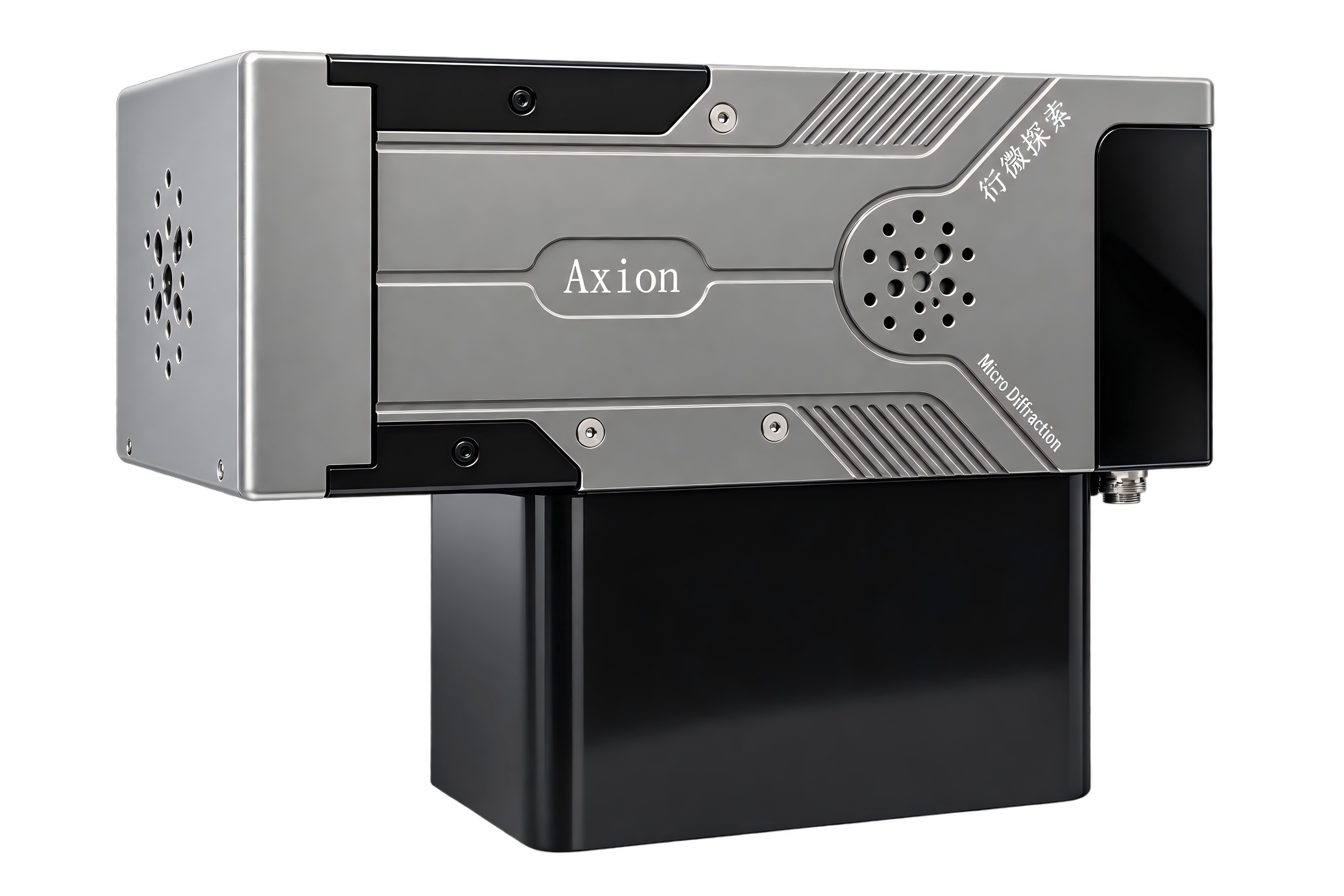

Axion混合像素电子探测器

● 支持固定式与可伸缩式两种安装方案,兼容主流 TEM 平台

● 能够实现高达 16,777,216的超大动态范围,可同时探测强衍射点和极弱衍射

● 无需Beam Stop保护,最高32,000 fps帧率(ROI,6-bit),完整记录每个扫描点的衍射图样,性能完美匹配微晶电子衍射对电子探测的要求

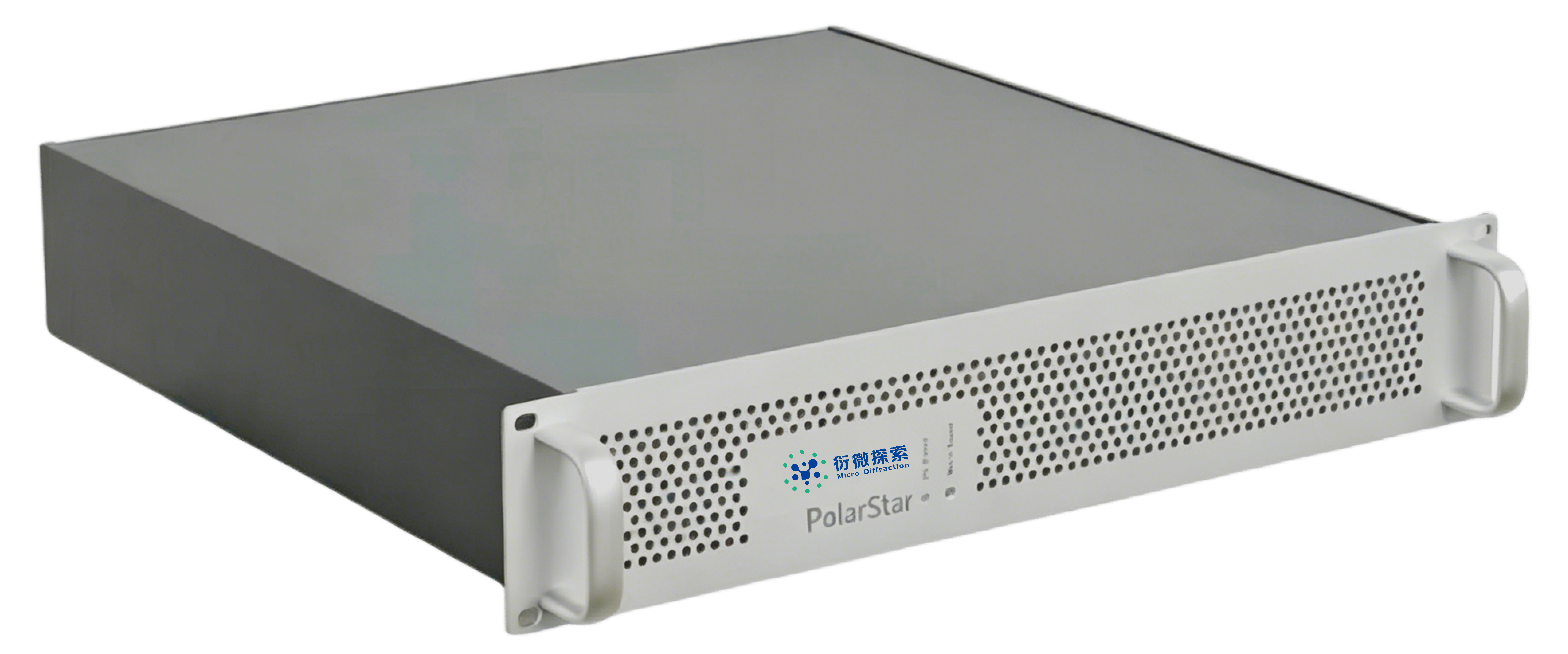

PolarStar旋进电子衍射控制

● 最高扫描步数1K × 1K;最高扫描频率10K Hz

● 具有扫描旋进电子衍射模式,可同时控制电镜进行电子束扫描和电子束旋进

● 数据收集时旋进功能自动启动,结束旋进功能自动关闭,对电子光学系统不产生任何残余影响

● 突破XRD尺寸限制,适合药物颗粒、MOF 、配位聚合物等微晶体系

● 模块化设计,兼容主流TEM平台,无需原装硬件改造,快速部署、高适配性





展位速写:技术细节面对面

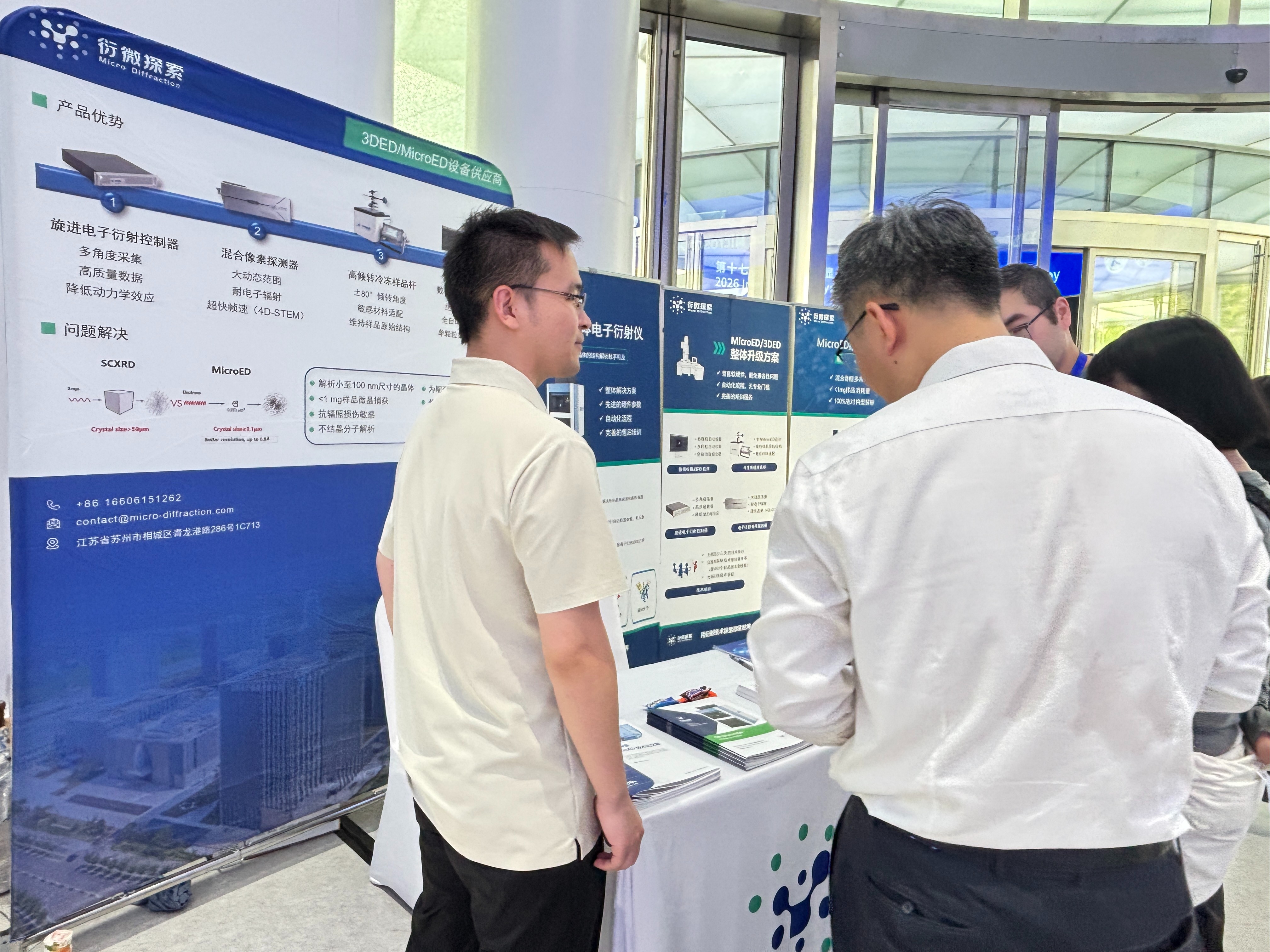

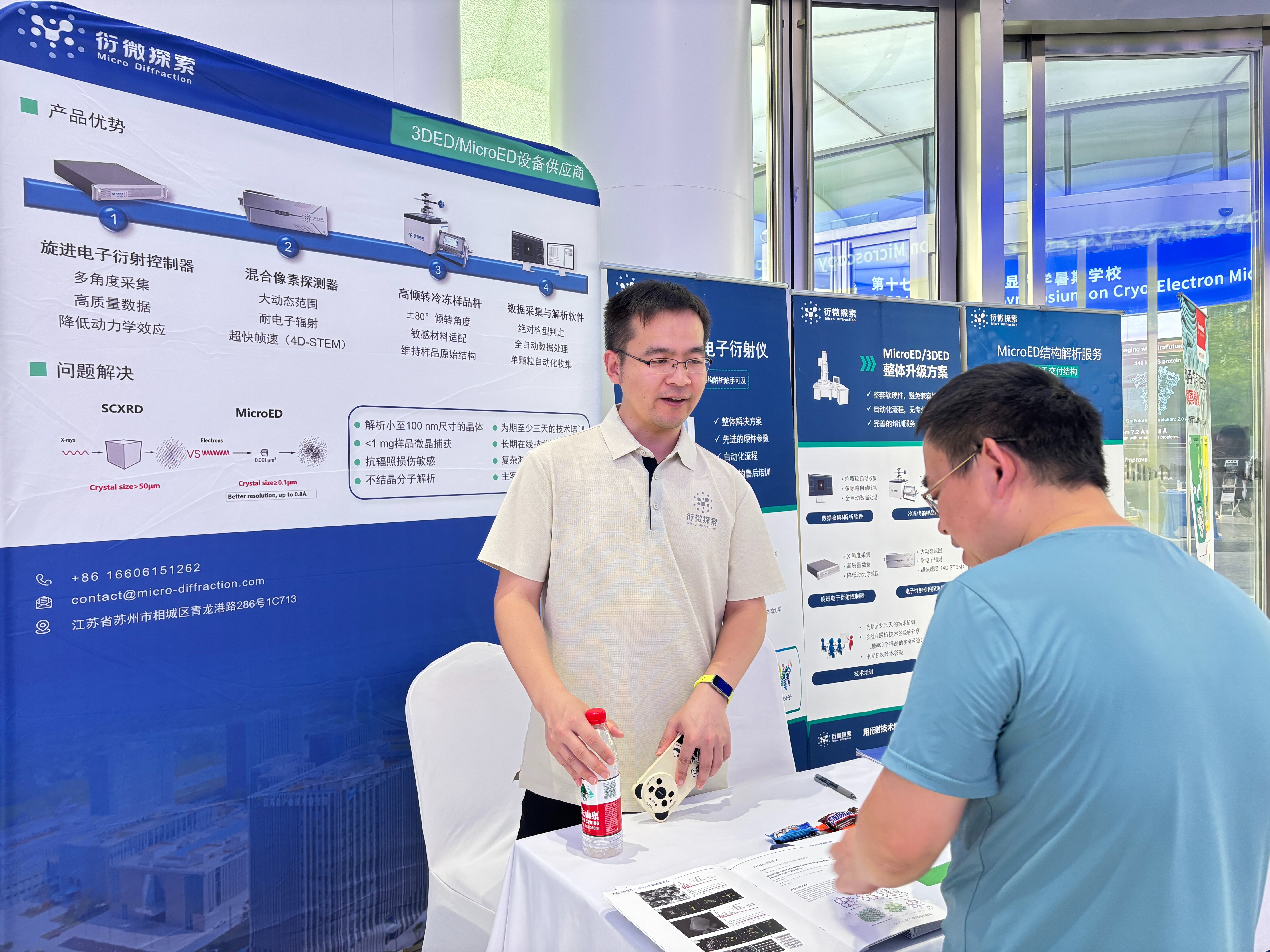

1787799054788068.jpg         1787799357283755.jpg 1787799492689281.jpg

                      论文集 ●  微纳晶体解析技术                                                     产品册 ●  自主研发丰富案例                                                   3DED升级 ●  无门槛掌握解析流程

    现场详细讲解技术论文集中的核心观点与实验数据                      详细介绍产品册中各型号主要功能参数及应用场景                   深入说明3DED升级包的具体性能提升与系统兼容性



关于我们:3DED设备供应商

「衍微探索(苏州)科学仪器有限公司」由长三角国家技术创新中心和北京大学苏南研究院联合孵化成立,致力于开发前沿的电子衍射技术,对晶体材料微观结构进行精细表征。

我们在苏州建立了精密机械加工中心、万级无尘组装车间、性能测试实验室和DEMO实验室,并在北京、上海设立了研发中心和销售中心。

目前,我们已为国内多家顶尖研发机构提供纳米晶体电子衍射仪设备和整套电子衍射应用解决方案,包括中国科学技术大学、西湖大学、天津工业大学、中科院、无机固态智慧实验室等



3DED/MicroED:微晶结构解析的革命性工具

3DED/MicroED(微晶电子衍射)是一种面向微米至纳米尺度晶体结构解析的高端电子显微分析技术,主要用于对传统单晶X射线衍射难以测定的超微小晶体进行原子级结构解析。

其核心功能是在低电子剂量条件下,获取高完整度、高分辨率的三维电子衍射数据,并通过标准晶体学软件实现精修,准确解析无机材料、有机小分子、药物中间体、高分子晶区及功能材料的晶体结构。


4D-STEM:结构分析的创新技术

4D-STEM 是一种先进的电子显微镜技术,通过电子汇聚束在每个扫描位置捕获完整的二维衍射图案和二维扫描图像,从而生成一个四维数据集。与传统STEM不同,4D-STEM不只是记录强度,而是收集完整的衍射数据,这允许后续通过计算重构各种虚拟图像,包括相衬、取向映射和应变分析。


CrysalView:国产化的电子衍射解决方案

CrysalView纳米晶体电子衍射仪,是衍微探索自主研发的核心产品,集成了3DED/MicroED与4D-STEM等多种先进电子衍射技术,为晶体材料研究提供从微区结构分析到原子级三维结构解析的全流程解决方案。


衍微探索期待下次与您相见

与您面对面探讨多维电子衍射领域的前沿技术与应用场景,共探行业创新方向,携手开拓微晶领域的深度合作机遇!
